RP3100是世界上首款动态分布式布里渊光纤温度和应变分析仪，可实现长达2km的分布式动态监测，响应频率最高可10KHz。该产品可应用于土木工程(桥梁、大坝、隧道、建筑物)的振动监测，航天器(机身、复合材料、风洞)的动态测试，国防(爆炸冲击，地下工事)的抗震性能监测。

世界上首台分布式动态应变分析仪；

动态响应频率为10KHz；

传感范围为2km；

适用于RP1000系列的技术都可以应用于此系统；

大应变监测范围为-15000με~15000με.

RP3000系列具有动态分布式温度和应变测量特点，尤为适合：

飞机、高铁、桥梁、大坝等大尺度结构运营时振动特性监测。

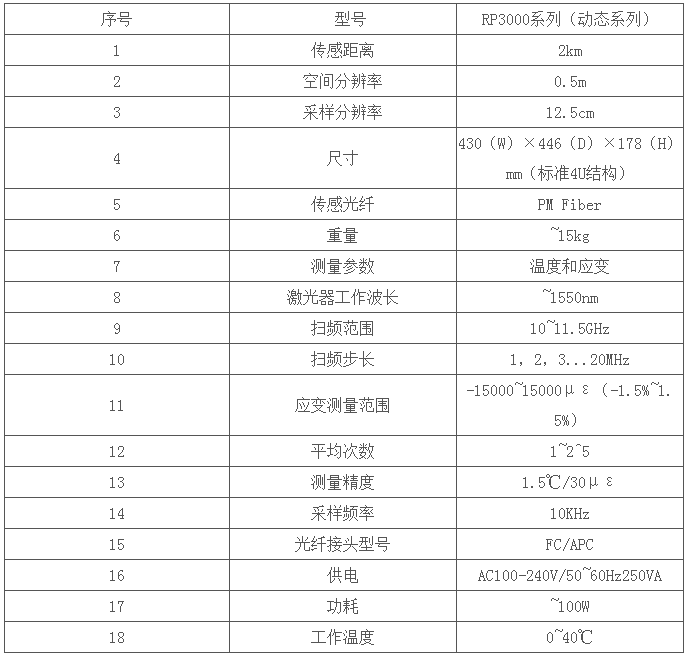

具体应变测量范围由选择的光缆决定;

取决于空间分辨率和测量距离，此为最好测量结果;

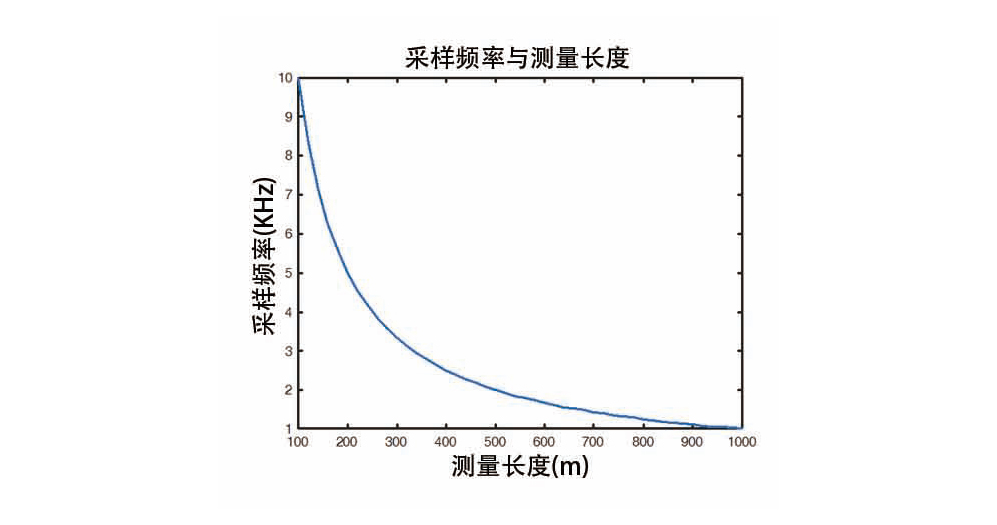

最高采样频率为l0KHz,此时平均次数为1次，采样

频率与测量长度关系如右图所示:

案例展示

案例1：海上风项目桩基础承载力试验

本项目工程桩基础承载力要求高，为确保工程设计和施工的安全可靠，工程海域需进行桩基施工工 艺和承载力试验，一是为验证样机桩基设计参数， 二是为后续项目提供设计依据。本项目采用RP1020系统进行分布式测量，通过现场高应变试验，以及竖向、水平静载试验，确定钢管桩和组合桩的竖向和水平极限承载力，为桩基设计提供可靠的数据。

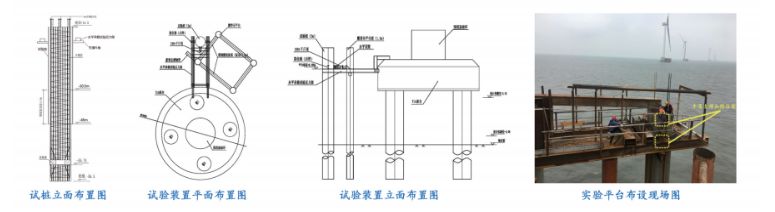

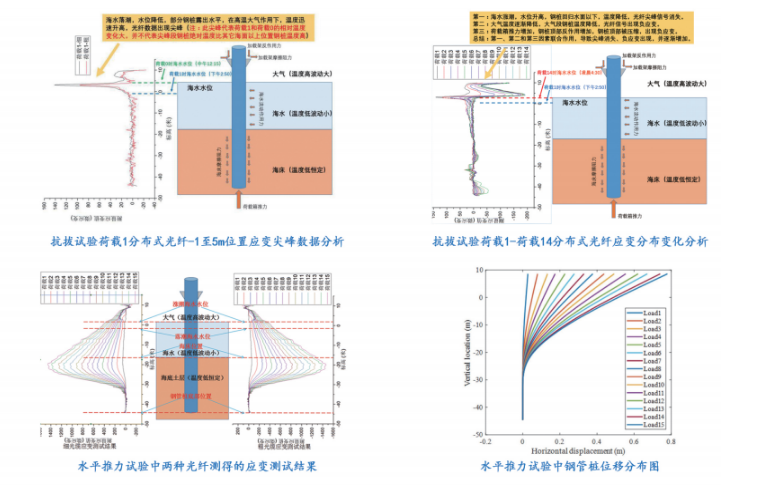

本次试桩测试共分为2部分:竖向抗拔试验及水平推力试验，两次试验采用同一套试验装置，如下图所示。整套试验装置共分为3部分:试验桩、水平承载试验反力架、Y14承台。

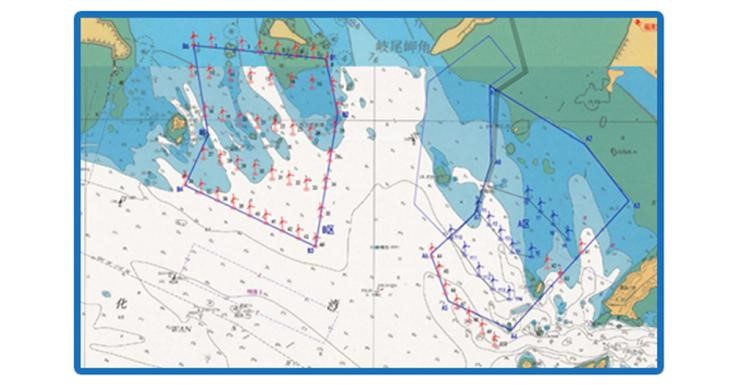

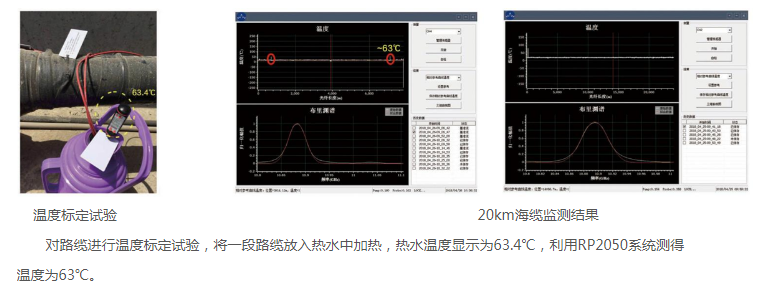

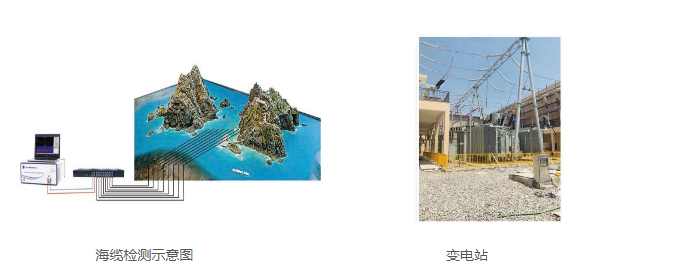

案例2：海底电缆综合监控系统

海底电缆主要用于陆地、海岛、海洋石油平台之间的电力系统供应和通信运输，在电力系统中具有重要的地位和作用。公司自主研发的设备可实现海底电缆应变/温度及振动监测、故障预警和告警、故障点定位，海缆的断纤报警定位，提升了海缆的智能化监控水平，支持硬件的多通道扩展及定制的综合监控平台软件开发，实现事故的早期预警，为海缆的故障监测及日常维护节约人力物力资源。加速智慧海洋建设。

海底电缆主要用于陆地、海岛、海洋石油平台之间的电力系统供应和通信运输，在电力系统中具有重要的地位和作用。公司自主研发的设备可实现海底电缆应变/温度及振动监测、故障预警和告警、故障点定位，海缆的断纤报警定位，提升了海缆的智能化监控水平，支持硬件的多通道扩展及定制的综合监控平台软件开发，实现事故的早期预警，为海缆的故障监测及日常维护节约人力物力资源。加速智慧海洋建设。

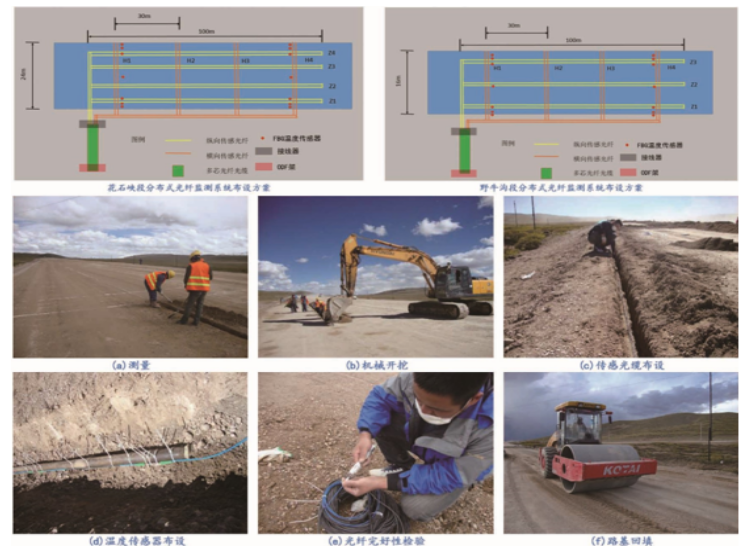

案例3：青藏高原路基沉降检测

在高海拔地区，由于多年冻土区的冻融循环导致道路结构出现严重沉降病害并缺乏有效的检测手段。本项目通过以共玉公路花石峡段和野牛沟段作为试验段对高海拔多年冻土区路基沉降情况进行检测。公司利用自主研发的分布式里渊光纤传感解调仪，开展了青藏高原高速公路状态评价和灾害预警分布式光纤传感系统，形成高寒海拔地区告诉公路全线监测数据分析、状态评估和灾害预警的标准，助力世界首条高海拔高寒多年冻土区高速公路通车。

试验段分布式传感光纤两次数据采集时间5月和9月，分别代表不同季节。在试验光纤布设中传感光纤每间隔一定距离设置定点，通过比较定点两次测试结果可以观察出由于冻融循环引起的沉降变化。

结果显示：HI光纤截面沉降波动在5-18m之间，平均沉降水平约为11.5m。
